Сравнительный обзор линеек Lowrance Elite FS и Lowrance HDS PRO

Если вам не нравятся технические статьи, прокрутите страницу до конца, чтобы увидеть выводы.

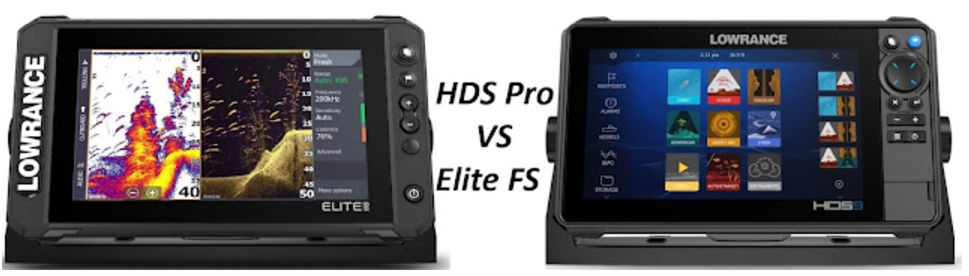

Lowrance Elite FS (слева) и HDS Pro (справа) — в чём разница?

Содержание

1. Экраны

2. Кнопки

3. Слоты под карты памяти

4. Разъемы

5. Начинка

6. Работа с датчиками

7. Прошивки

8. Объединение в сеть

9. Выводы

1. Экраны

Именно на экран вы будете смотреть часами напролет, находясь на воде, и на первый взгляд экраны очень похожи. Но если поставить их рядом, то можно заметить, что экран HDS Pro (и HDS Live, у которого такой же экран, как у HDS Pro) лучше, чем у Elite FS 7 и 9.

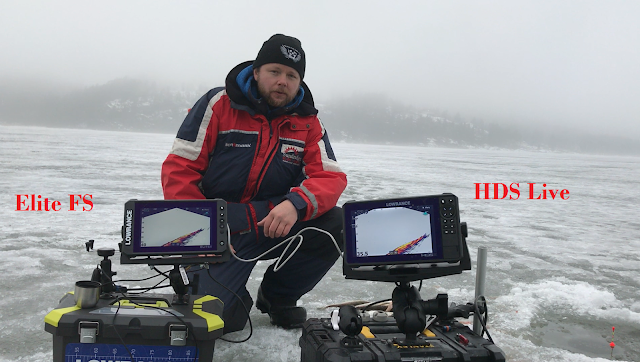

Lowrance Elite FS 9 слева, HDS (Live) 9 справа

На фотографии выше мы используем показываем связанные по сети Ethernet Lowrance HDS  9 Live и Lowrance Elite FS 9, к HDS Live подключен датчик LiveSight, и, как вы видите, изображение передается на расположенный рядом Elite FS. С Elite FS мы видим полную сетевую совместимость, как и с HDS. Никаких ограничений, что делает его не только хорошим устройством среднего класса, но и отличным дополнением к HDS в качестве «второго экрана» по более низкой цене, чем еще один HDS.

Единственный способ отличить экраны Elite FS от экранов HDS Pro — посмотреть на них вживую. Если вы это сделаете, то заметите, что цвета на HDS Pro выглядят ярче, а белый цвет на HDS Pro менее жёлтый и более яркий. Тем не менее, благодаря улучшенному внешнему слою на Elite FS 7/9 (по сравнению с HDS Gen 3) углы обзора у Elite FS 7/9 и HDS Pro почти одинаковые. HDS Pro и Elite FS 10/12 немного лучше, но разница незначительна. Вы по-прежнему можете видеть, что происходит, даже если находитесь сбоку от Elite FS любого размера. Это большое улучшение по сравнению с HDS Gen 3 или Elite Ti/Ti2, у которых был более узкий угол обзора. Когда вы рыбачите и перемещаетесь по лодке, возможность видеть детали на экране, не стоя прямо перед ним, является важным практическим отличием от более старых моделей.

Если рассматривать разрешение экрана, то дисплей в Elite FS 7/9 уступает дисплеям в более крупных моделях 10/12 и во всех размерах HDS Pro. Стоит отметить, что это не значит, что разрешение в Elite FS 7/9 «плохое», оно соответствует большинству устройств на рынке. Это просто означает, что разрешение в Elite FS 10/12 и HDS Pro «отличное».

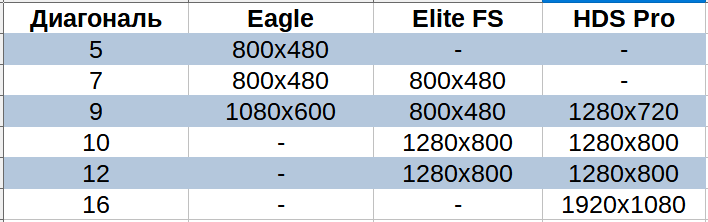

Разрешение экрана

2. Кнопки

Всеми приборами серий Elite FS и HDS Pro можно управлять с помощью сенсорного экрана, и они поддерживают мультитач. На HDS Pro также есть полный набор кнопок. Возможность использовать полный набор кнопок для управления устройством это плюс, особенно в сложных условиях, при сильном волнении на водоеме, или в холодную погоду, например, при подледной рыбалке. Отдельно стоит поговорить и о кнопках быстрого доступа (программируемых кнопках), каждой из которых можно присвоить две функции, на короткое и на длинное нажатие.

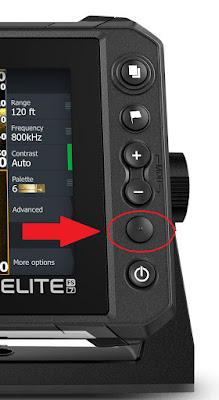

Блок кнопочного управления Elite FS, красным показана кнопка быстрого доступа.

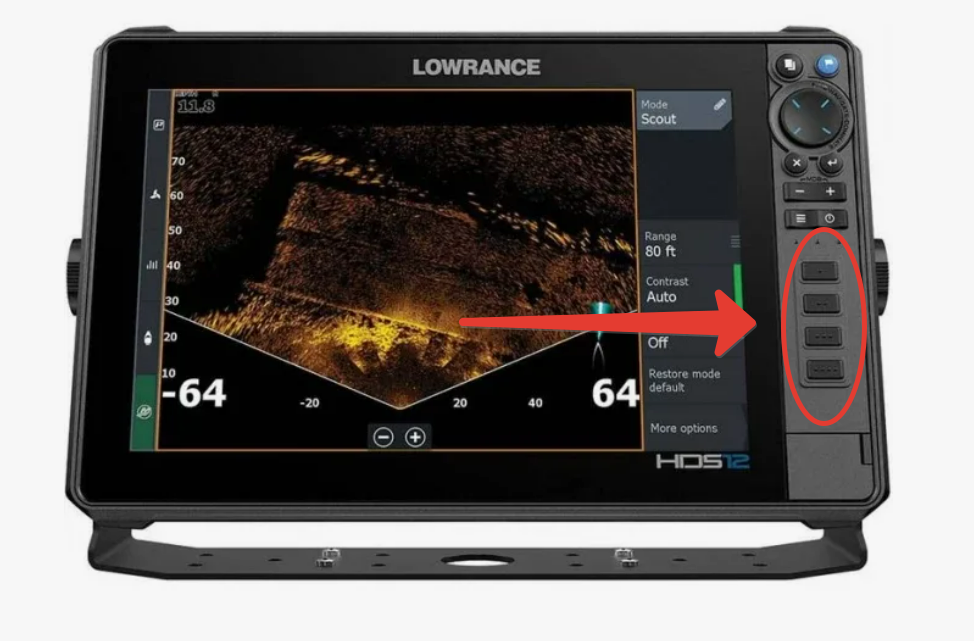

Блок кнопочного управления HDS Pro 12/16, красным показаны кнопки быстрого доступа.

Впервые программируемые кнопки на устройствах Lowrance мы увидели в HDS Live (12 и 16) . На Elite FS всех размеров есть одна программируемая кнопка. В HDS Pro 9 такой кнопки вообще нет, в то время как в HDS Pro 10 их две, а в 12/16 — четыре.

3. Слоты под карты памяти.

Если говорить о передней панели, то у Elite FS есть только один слот для карт памяти, расположенный под надписью Lowrance в левой части экрана.

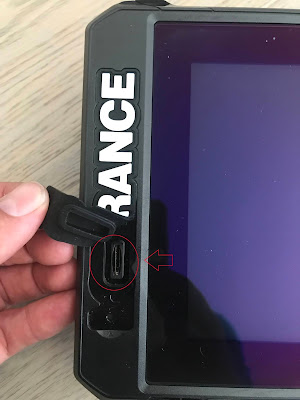

Слот для карты памяти у Lowrance Elite FS.

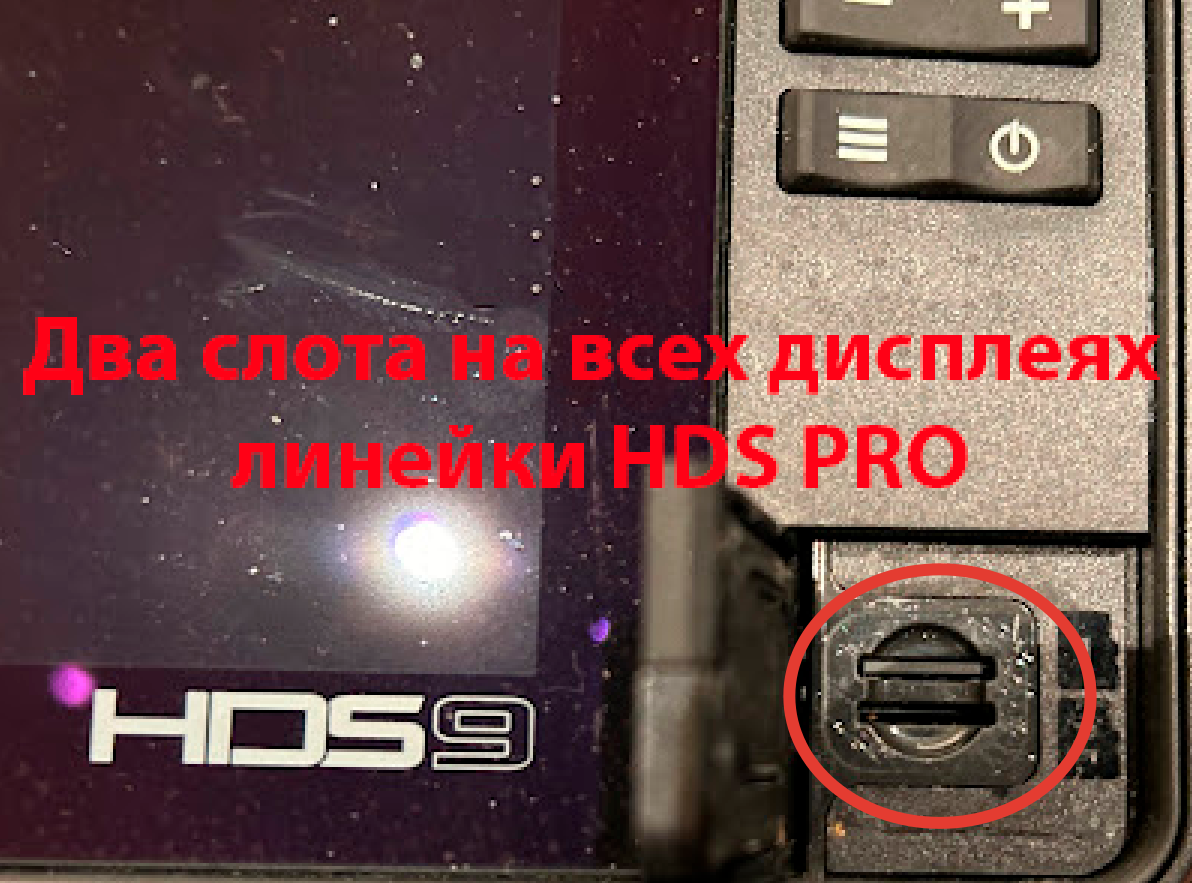

Слоты под две карты памяти у Lowrance HDS Pro.

Все модели HDS Pro оснащены двумя слотами для чтения карт памяти. Для многих пользователей это не имеет большого значения, но если вам нравится использовать карты Navionics и C-Map в одном устройстве или если вы хотите сочетать Navionics с записью гидроакустических данных (для Reefmaster или Genesismaps), то два устройства для чтения карт памяти упростят вашу работу на воде. Все приборы серий Elite FS и HDS Pro поддерживают карты памяти microSD объемом до 32Гб.

4. Разъемы

Переходим к обратной стороне корпуса и рассмотрим доступные разъемы для подключения дополнительного оборудования.

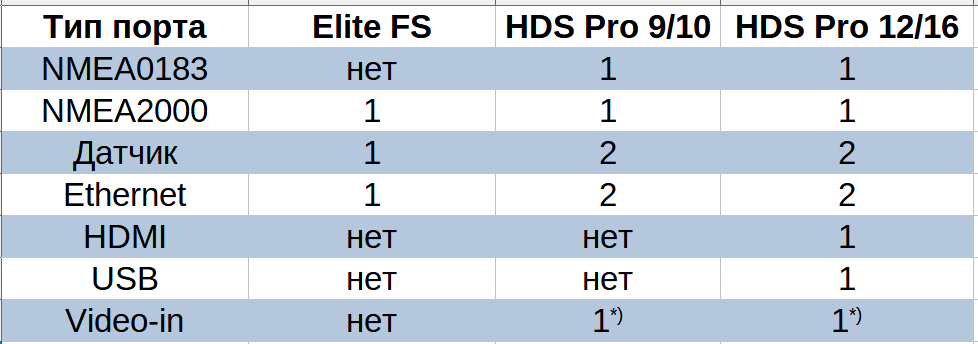

Разъемы на HDS Pro и Elite FS

*) - требуется дополнительный переходник

Как видите, Elite FS имеет одинаковый тип и количество портов независимо от размера экрана, в то время как у HDS Pro они различаются в зависимости от размера. В серии Elite FS на задней панели появился разъем Ethernet.Через этот разъем передаются данные 2D-сонара, StructureScan (нижнее и боковое сканирование), картографии, радара, Active Target и синхронизируются путевые точки (а не просто передаются), а через NMEA2000 передаются только простые данные, такие как глубина, местоположение, данные о двигателе, направление и т. д. Elite FS НЕ поддерживает NMEA0183. NMEA0183 – устаревший протокол обмена данными. Важное отличие состоит и в том, что у Elite FS нет аналогового и цифрового видеовхода, так что если вам нужно изображение с видеокамеры, то ваш выбор - только HDS Pro.

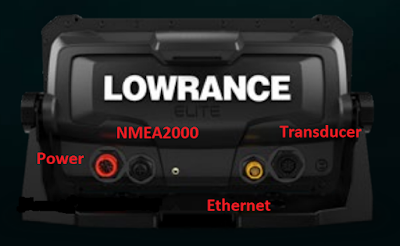

Вот обратная сторона всех Elite FS:

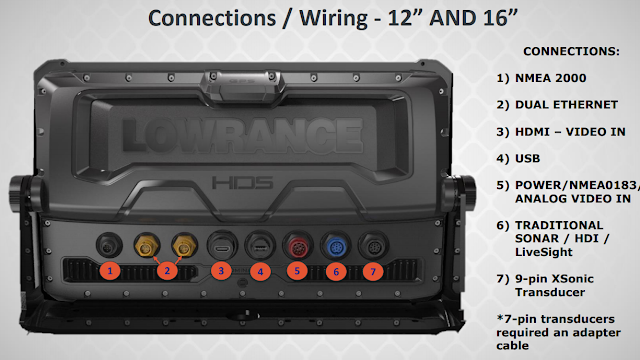

А вот обратная сторона HDS Pro 12/16:

Если вы собираетесь соединять в сеть несколько устройств, то нужно помнить, что у Elite FS всего один порт Ethernet, а у HDS Pro — два. Вам не хватит портов Ethernet у Elite FS, если вы захотите объединить в сеть более двух устройств (например два дисплея и радар, или дисплей, радар и Active Target), и вам придётся добавить дорогой NEP-2 (порт расширения сети), чтобы подключить третье устройство. В этом случае вам просто необходим дисплей HDS Pro, так как NEP-2 стоит дорого, и экономически целесообразнее приобрести HDS PRO, а не Elite FS+NEP-2.

5. Начинка

Что касается железа: процессора(ов), оперативной памяти и т. д., то компания Lowrance, как и большинство других брендов, не дает нам подробную информацию о железе. Однако мы можем понять разницу между HDS Pro и Elite FS как на практике, так и изучив раздел меню «О программе» .

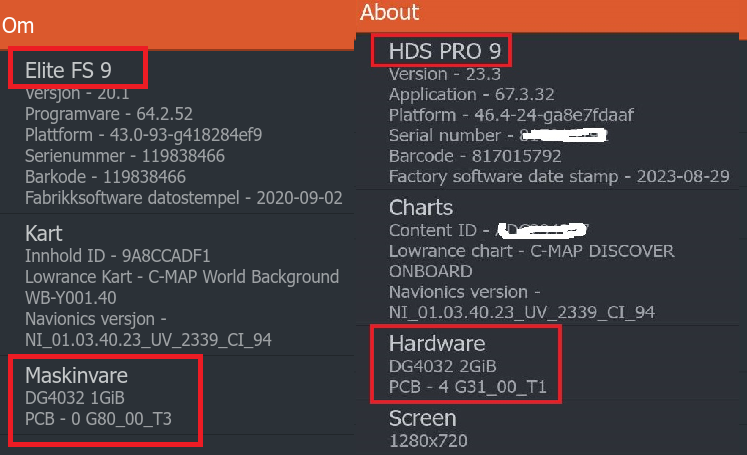

Elite FS 9 против HDS Pro 9 (фото HDS Pro; Vanko AkvaSport)

Elite FS 7/9, похоже, обладает примерно такой же вычислительной мощностью, как HDS Carbon, в то время как Elite FS 10/12 по вычислительной мощности аналогичен HDS Live, но на шаг отстаёт от HDS Pro. HDS Pro (как и ожидалось) немного быстрее, чем Elite FS, но чтобы заметить разницу, нужно использовать устройства одновременно. Elite FS — одно из самых быстрых устройств среднего класса на рынке, и разница предыдущим поколением Elite Ti2 очень заметна. При работе с Elite FS скорость загрузки страниц, настройки параметров и т. д. примерно такая же, как в HDS Pro.

6. Работа с датчиками эхолота

а) если говорить о классическом (2D, Broadband) сонаре, то разница состоит в том, что HDS Pro поддерживают экзотические двухканальные датчики Airmar, а для работы таких датчиков с Elite FS придется докупать блок обработки сигнала S5100.

б) если говорить о боковом и нижнем сканировании, то тут разница более существенна, особенно для тех, кто ловит в пресной воде. Хотя и Elite FS и HDS Pro могут напрямую использовать технологию Active Imaging, для Elite FS требуется модуль S3100, чтобы использовать новые датчики Active Imaging HD, такие как «AI HD 2 в 1» и «AI HD 3 в 1», а к приборам серии HDS PRO эти датчики подключаются напрямую.

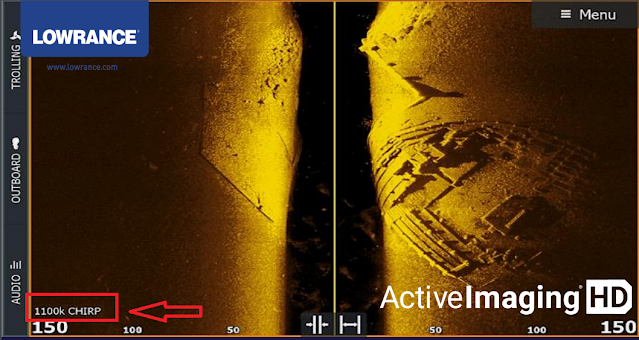

Боковой обзор на HDS PRO 12 c датчиком AI31 HD на частоте ~1100 кГц (фото: Navico)

Новый датчик Active Imaging HD (AI HD), HD означает High Definition (высокое разрешение) — это полностью переработанный датчик Active Imaging.

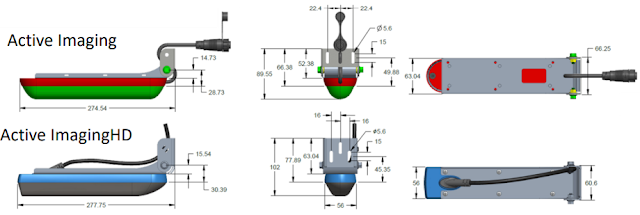

Старый и новый датчики Active Imaging.

Новые керамические элементы для сканирования обеспечивают более качественное боковое и нижнее сканирование. В датчиках AI HD доступны следующие частоты:

• Низкочастотный сигнал SideScan на частоте 455 кГц (445–495 кГц)

• Высокочастотный сигнал SideScan на частоте 1075 кГц (1065–1115 кГц)

• Низкочастотный сигнал DownScan на частоте 700 кГц (690–740 кГц)

• Высокочастотный сигнал DownScan на частоте 1225 кГц (1215–1265 кГц)

Обычный AI обеспечивает нижнее сканирование и боковое сканирование на частоте 455/800 кГц, поэтому AI и AI HD существенно отличаются по конструкции.

Для 2D-сонаров частотно-модулированная передача (CHIRP) имеет большое значение, для сканирующих сонаров — не такое большое, отчасти потому, что дальность действия большинства сканирующих сонаров слишком мала, чтобы в полной мере использовать преимущества частотно-модулированной передачи. Но теперь, со вторым поколением технологии Active Imaging (AI), компания Lowrance делает всё возможное, чтобы доказать, что мы ошибаемся. Честно говоря, ваш покорный слуга до сих пор не видел хорошей документации о преимуществах CHIRP-сигнала в сканирующем гидролокаторе, но преимущество в детализации изображения высокочастотного AI HD перед  обычным AI чувствуется в условиях теплой и прозрачной воды и на довольно небольшом расстоянии.

Датчик AI HD выпускается в следующих вариантах:

• Active Imaging HD 3 в 1

• Active Imaging HD 2 в 1 без классического сонара

• Active Imaging HD 3 в 1 FishReveal M/H (для HDS требуется S3100)

• Active Imaging HD 3 в 1 FishReveal H/W (для HDS требуется S3100)

• Active Imaging 3 в 1 HD (для электромотора Ghost TM).

Датчики Active Imaging HD Fishreveal позволяют использовать технологию FishReveal в боковом обзоре, в то время как обычные датчики — только в классическом сонаре и нижнем обзоре.

7. Программное обеспечение

• Lowrance HDS Pro могут напрямую работать с новыми датчиками Active Imaging 3 в 1 HD, в Elite FS не могут, для работы с Active Imaging 3 в 1 HD нужно докупать блок обработки сигнала S3100.

• Lowrance Elite FS не может использовать режим CHIRP в классическом сонаре одновременно с боковым и/или нижним сканированием. HDS Pro может.

• В Lowrance Elite FS функция Active Target (живой сонар) работает только в полноэкранном режиме, в HDS Pro – можно делить экран и выводить Active Target в одно из окон.

• HDS Pro может показывать информацию от двух датчиков Active Target одновременно, Elite FS – нет.

• HDS Pro поддерживает новую функцию «маршрутизации по глубине», с помощью которой электромотор Lowrance Reckon может следовать определенному контуру глубины на карте.

• Еще одно отличие между Elite FS и HDS Pro — это NMEA0183. NMEA0183 — это устаревший тип морской сети, которая сегодня обычно используется для передачи данных о местоположении с вашего устройства на УКВ-радиостанцию, но в предыдущие годы она также использовалась для автопилота, регистрации данных и многого другого. Сегодня «стандартным» протоколом для подключения является более современный NMEA2000, и мы настоятельно рекомендуем убедиться, что любое устройство, которое вы покупаете и хотите подключить к сети, поддерживает NMEA2000. Elite FS не поддерживает NMEA0183, HDS Pro поддерживает NMEA0183.

Что касается картографии, то между Elite FS и HDS Pro нет никакой разницы. Они оба полностью совместимы с одними и теми же картографическими продуктами и сервисами, включая Genesis Live и Navionics Sonarcharts Live.

8. Можно ли объединить HDS Pro и Elite FS?

Благодаря проводной сети Ethernet в Elite FS компания Lowrance открыла возможность сетевого взаимодействия между Elite FS и HDS. Elite FS хорошо работает в сети Ethernet с HDS Gen 3 (с последней версией программного обеспечения), HDS Carbon, HDS Live и HDS Pro. Использование сети Ethernet между Elite FS и более ранними версиями HDS может привести к проблемам с совместимостью.

9. Выводы

Мы считаем, что предпочесть Lowrance HDS Pro следует для решения следующих задач.

• Для объединения в сеть Ethetnet нескольких устройств/модулей (более двух).

• Для использования там, где необходим 16-дюймовый экран.

• Для использования, когда для одного устройства требуется два датчика.

• Для двухдиапазонных ЛЧМ-преобразователей Airmar, таких как TM265.

• Для использования с видеокамерой.

• Для пользователей со старым оборудованием (например, УКВ-радиостанцией), которое по-прежнему использует NMEA0183.

С другой стороны, Elite FS идеально подойдет, если:

• Вам нужен отдельно эхолот, или эхолот с одним дополнительным устройством (например, Active Target).

• Вам нужен второй экран для подключения к HDS.
