Кронштейн для монтажа датчика Tripleshot HD под дно лодки

Подходит для датчиков Lowrance Tripleshot HD.

Данный комплект предназначен для случаев, когда нога подвесного мотора затеняет один из лучей бокового обзора датчика Tripleshot HD. Это обычная проблема для надувных ПВХ-лодок и небольших катеров.

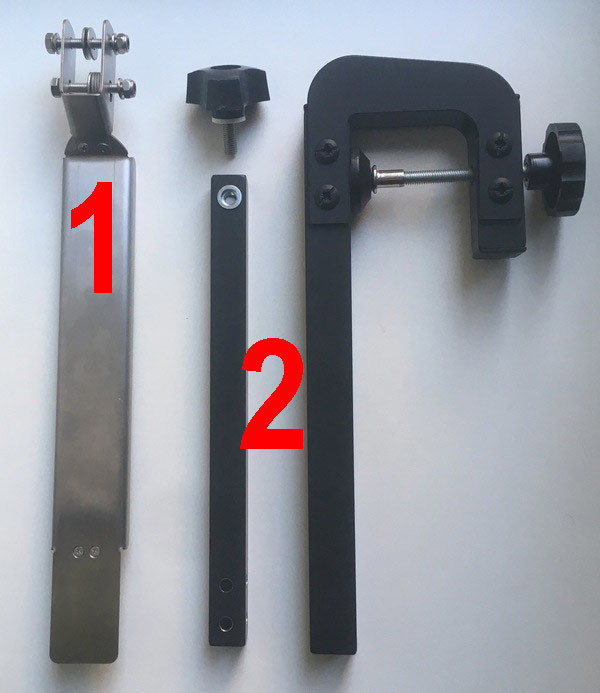

В комплект входят:

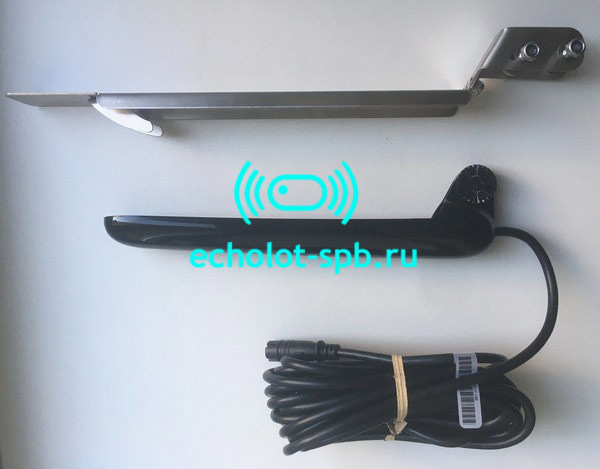

1. Пластина из нержавеющей стали для установки датчика.

2. Телескопический кронштейн для установки на транец ПВХ-лодки.

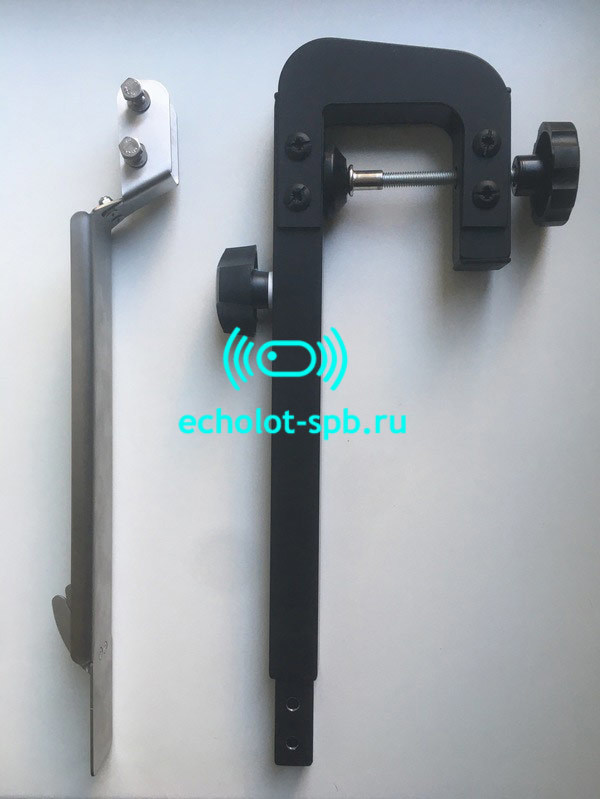

Сборка происходит следующим образом: cначала собираем Г-образный кронштейн.

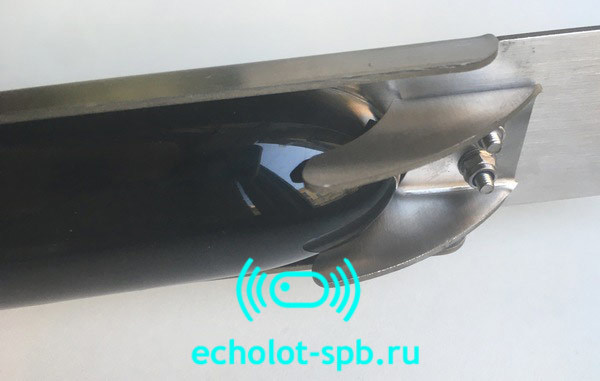

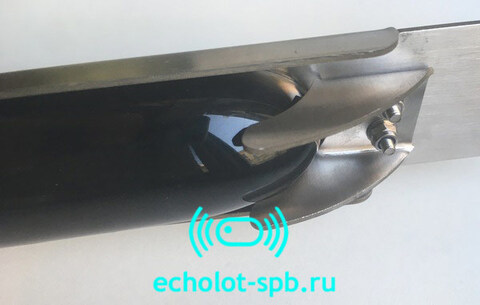

Затем устанавливаем датчик на пластину. Передняя часть датчика вставляется в направляющие ограничители в передней части пластины. Ограничители будут служить дополнительной защитой датчика.

Задняя часть датчика закрепляется болтом в задней части пластины.

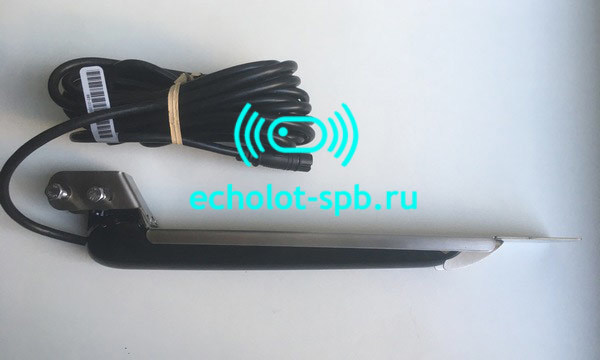

В сборе пластина с датчиком выглядит так:

Датчик надежно зафиксирован с боков ребрами жесткости пластины, спереди направляющими ограничителями, сзади - болтом.

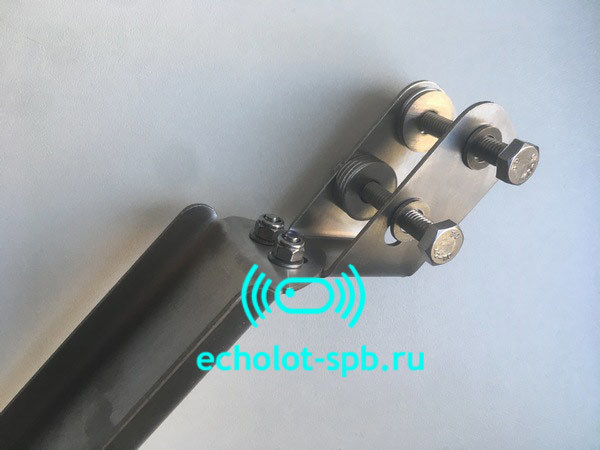

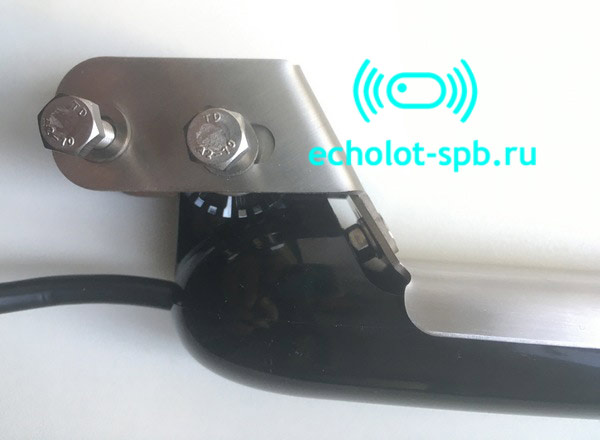

Осталось соединить пластину с датчиком и телескопический кронштейн вторым болтом. Конструкция в сборе показана на фото.

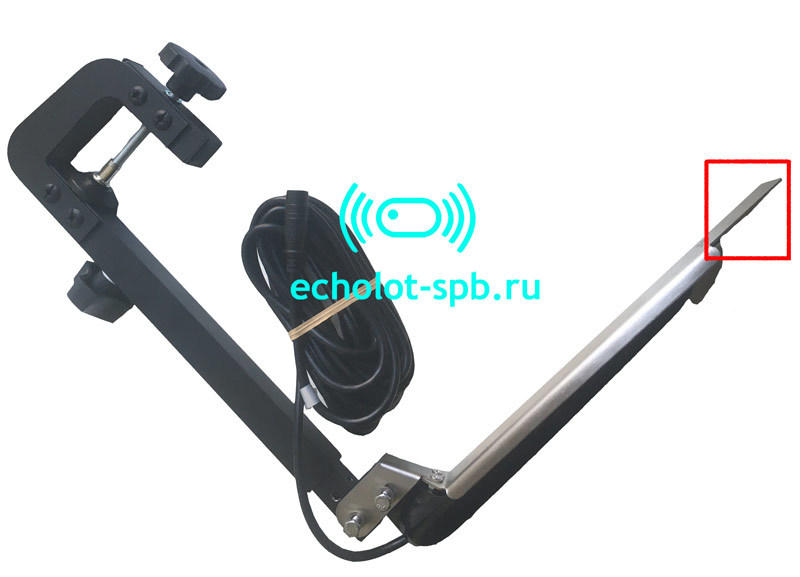

ВАЖНО!!! Конец пластины, обведенный красным, необходимо вставлять в карман, приклеенный к дну лодки. Без этого конструкция работать не будет, так как набегающий поток выгнет пластину.

Не забудьте переключить левую и правую сторону в настройках бокового обзора эхолота!

Данная конструкция обеспечивает жесткую и надежную установку датчика Tripleshot с боковым обзором и его отличную работу при условии использования с карманом. Однако пользователю следует помнить, что при таком способе установки датчик становится более уязвимыми при ударах о препятствия. Используйте данный вариант установки датчика на свой страх и риск.
