Кронштейн поворотный MB-35-RAM (000-0124-74)

Артикул: 000-0124-74
Есть в наличии
11900 руб
10500 руб
добавить к сравнению перейти к сравнению
Быстрый заказ
  • Описание
  • Характеристики

Предназначен для дисплеев с диагональю 5-12 дюймов.

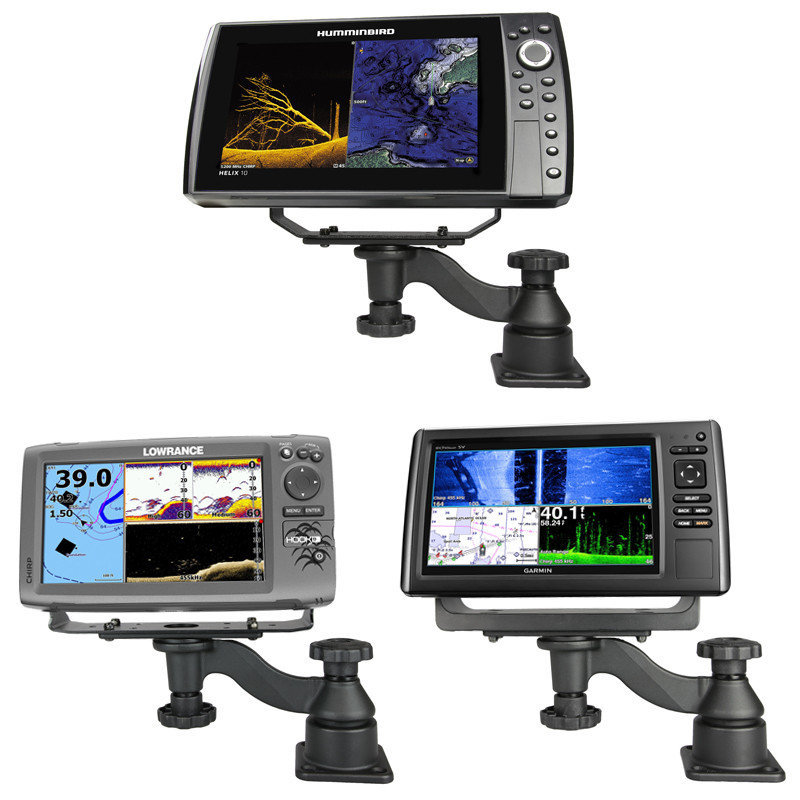

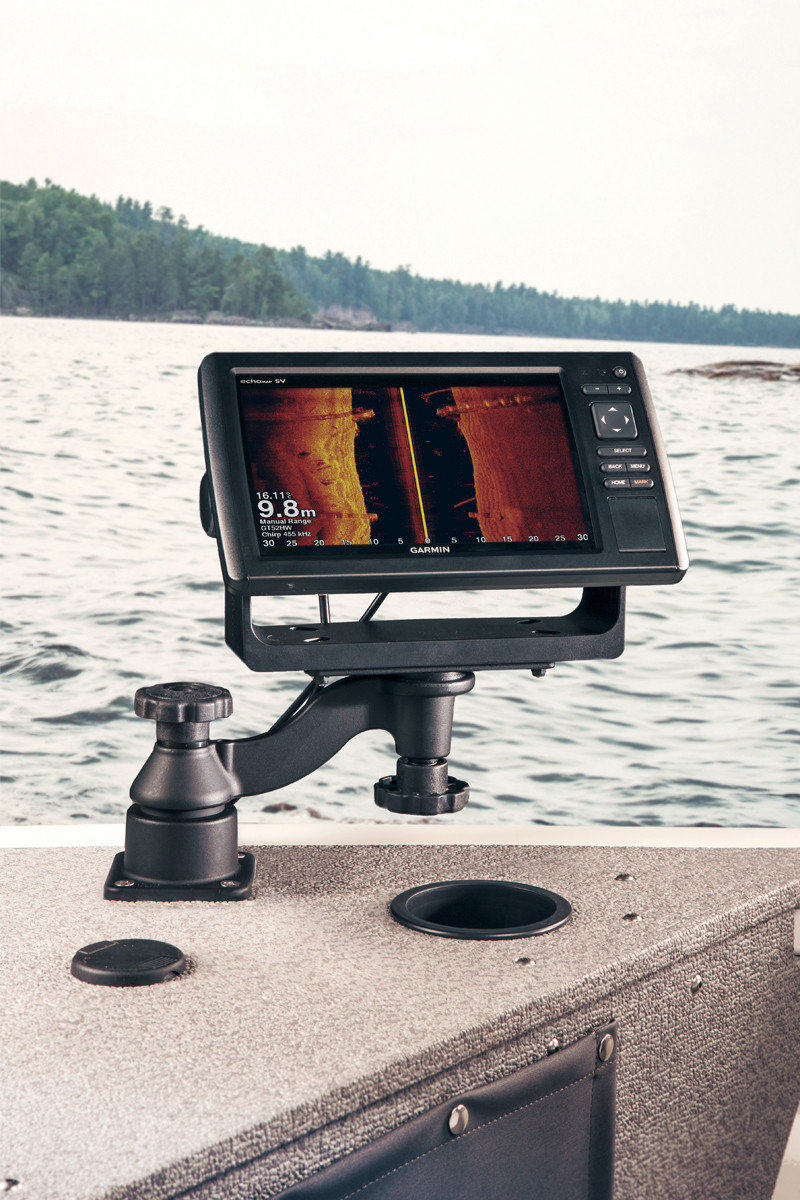

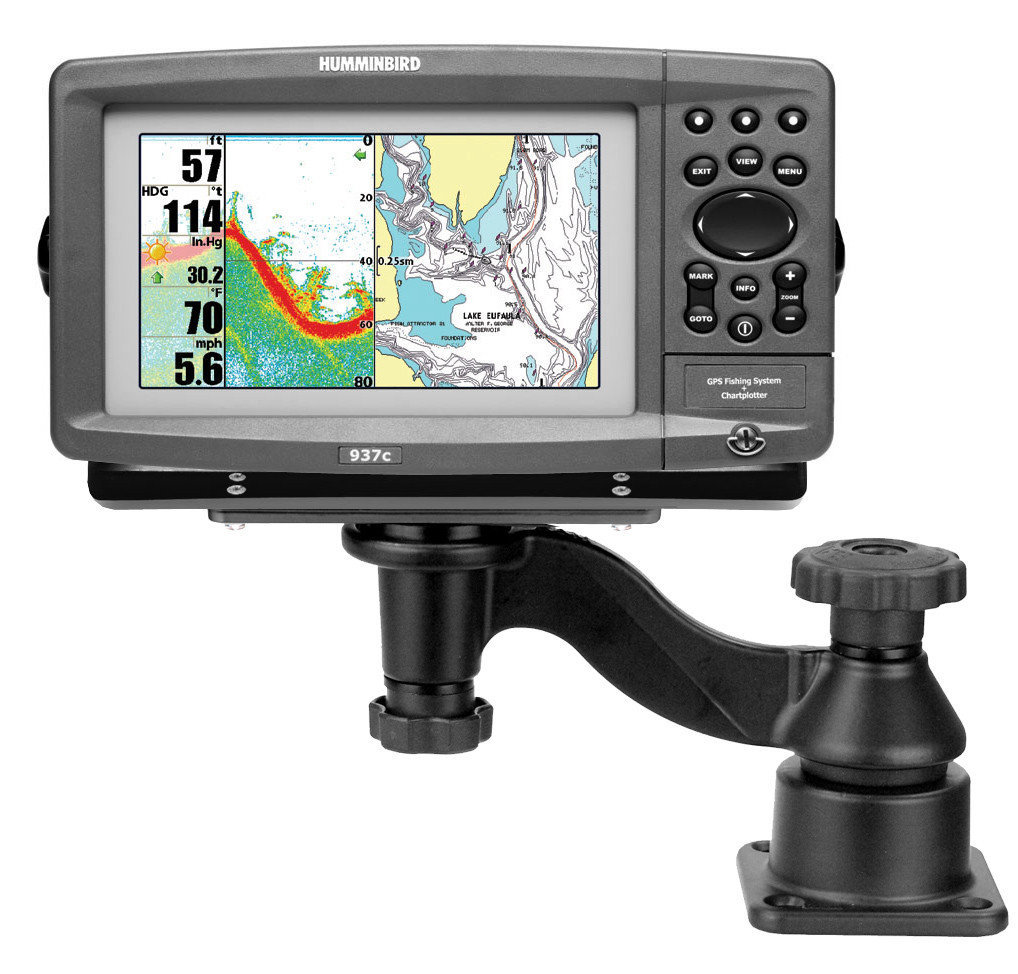

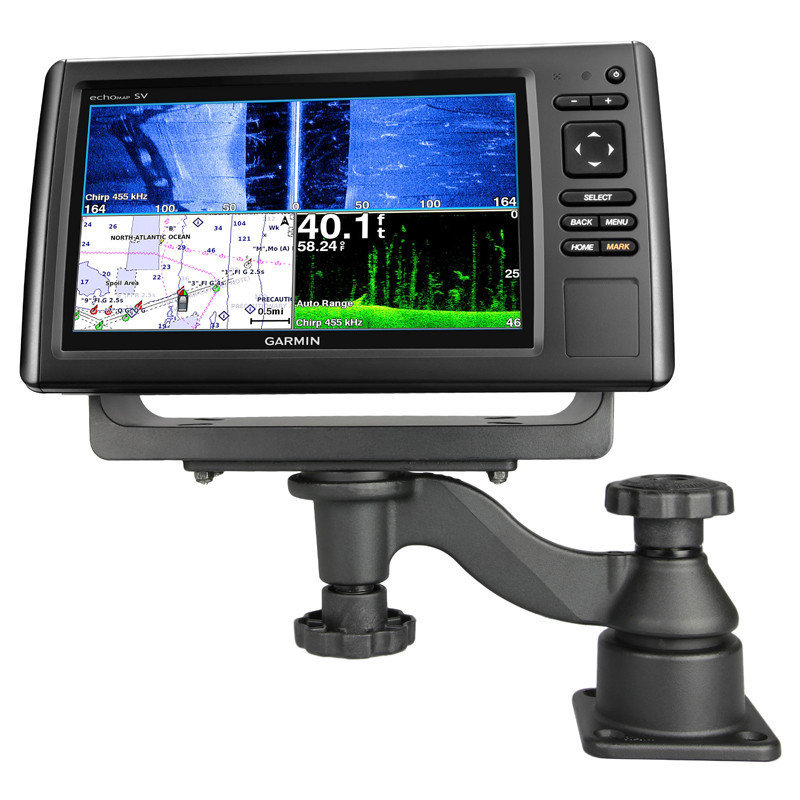

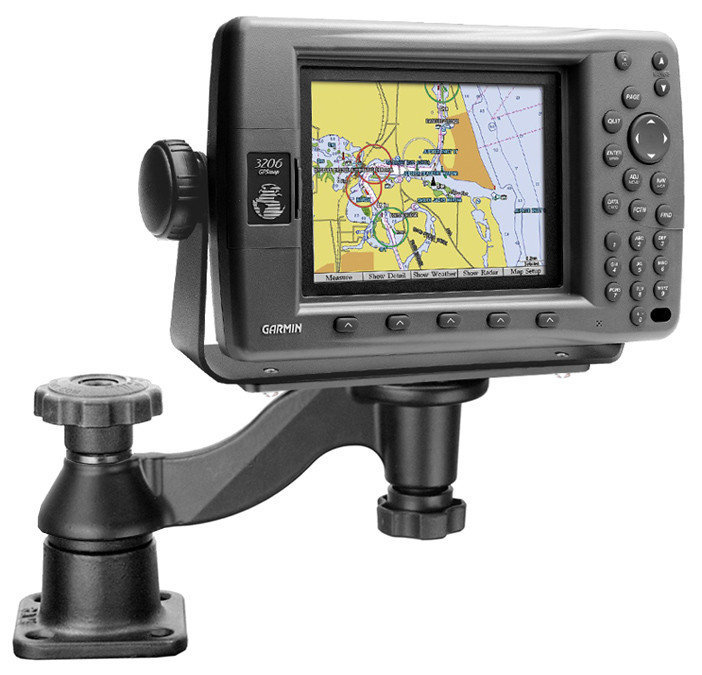

RAM-109HU (MB-35-RAM) - универсальный кронштейн RAM® mounts для Lowrance, Humminbird, Raymarine, Garmin® и др. Крепление на горизонтальную поверхность. Универсальная прямоугольная площадка 16х5 см с отверстиями для крепления. Алюминий, покрытый порошковой краской.

Оригинальный чертеж со всеми размерами в дюймах можно скачать здесь.



RAM-109HU (MB-35-RAM) - универсальный кронштейн RAM® для Lowrance, Humminbird, Raymarine, Garmin® и др. Крепление осуществляется на горизонтальную поверхность. Универсальная прямоугольная площадка 16х5 см с отверстиями для крепления. Алюминий, покрытый порошковой краской.

AM® Горизонтальный 6-дюймовый поворотный кронштейн для эхолотов и плоттеров
Часть №: RAM-109HU (000-0124-74) UPC: 793442010910

ФУНКЦИИ
Универсальное решение для монтажа на рыбопоисковый эхолот с 6-дюймовым поворотным кронштейном для идеального размещения устройства.
Две точки поворота обеспечивают полное вращение на 360 градусов.
Изготовлен из стали с порошковым покрытием и высокопрочного композита.

ИНФОРМАЦИЯ О ПРОДУКТЕ
ОБЗОР

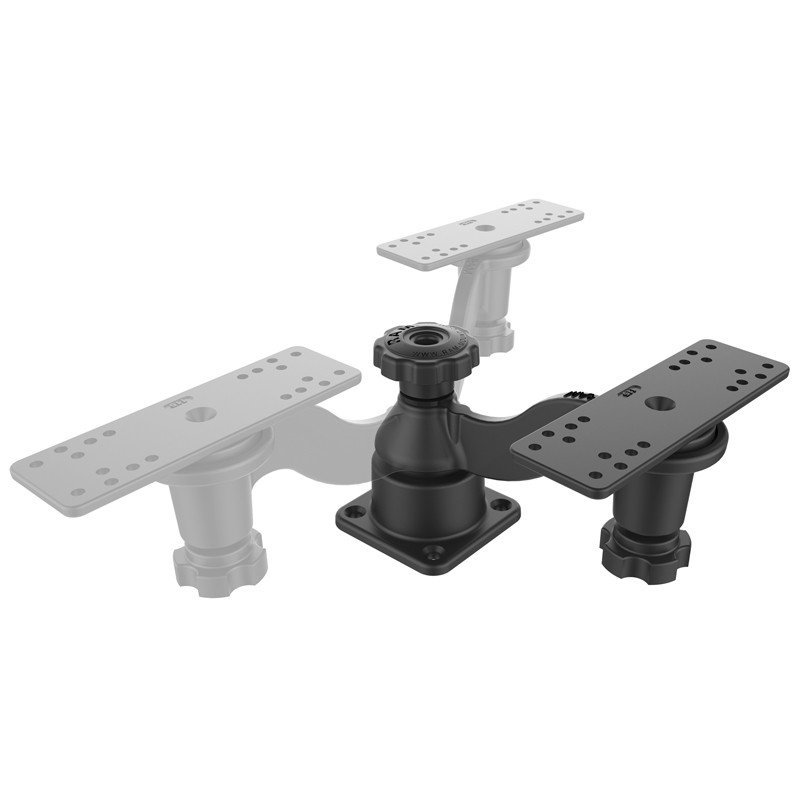

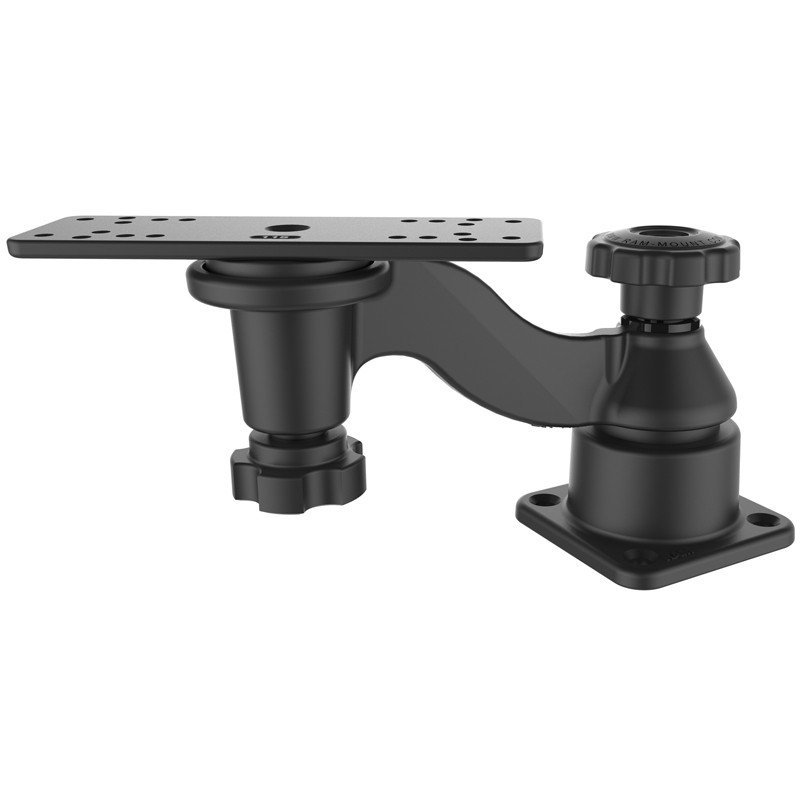

RAM-109HU состоит из 6-дюймового изогнутого поворотного рычага, установленного на горизонтальной поверхности основания. На конце рычага находится прямоугольная площадка размером 6,25 x 2 дюйма. Вся конструкция опирается на кавдратную площадку размером 3.49 на 3.49 дюйма. На креплении имеется две точки поворота: одна у основания поворотного рычага и одна в центре верхней площадки. Каждая точка поворота обеспечивает полный поворот на 360 градусов.

РАЗМЕРЫ ПРОДУКЦИИ
Общая высота: 5,41 "
Общая длина поворотного рычага: 6 "
Расстояние между отверстиями:
Верхняя площадка: см. чертеж
Нижняя площадка: 2,5 "х 2,5"
РАЗМЕР площадок
Верхняя площадка: 6,25 "х 2"
Нижняя площадка: 3,49 "х 3,49"
ВЕС ЕМКОСТЬ
8 фунтов
МАТЕРИАЛЫ
Морской алюминий
УПАКОВКА
Полиэтиленовый пакет
ВЕС
2,09 фунтов
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Для правильной подгонки к вашему эхолоту может потребоваться просверлить дополнительные отверстия в верхней площадке.



RAM Single 6" Swing Arm with 6.25" X 2" Rectangle Base and Horizontal Mounting Base

The RAM single swing arm mount consists of a 6" long BENT swing arm mounted on a
horizontal surface mounting base. At the device mounting end of the mount is a
rectangular 6.25" x 2" plate. There are two (2) pivoting points on the mount.
One at the swing arm and base and one at the center of the rectangular plate
and the end of the swing arm. Each pivoting point allows a complete 360 degree rotation.

Specs & Features

Dimensions:
A. Center of knob to center of ball socket: 6"
B. Overall length of swing arm assembly: 10.75"
C. Overall height: 5.6"
D. Height from base to top of knob: 4.91"

Material:
Powder Coated Marine Grade Aluminum

Note:
The "U" in the part number reflects product packaged in poly bag. The included plate
is a universal mounting bracket with a selection of mounting hole locations. In certain
applications additional holes may need to be drilled for proper fit with your electronic device.

Related Links:
Assembly Instructions

Weight:
2.09 lbs.

Для устройств:

Garmin GPSMAP 922xs
Garmin GPSMAP 942xs
Garmin ECHOMAP™ CHIRP 72-95 Series
Garmin STRIKER™ Plus 7-9sv

Lowrance Elite-7 Ti2

Lowrance Elite-9 Ti2

Lowrance Elite-12 Ti2
Lowrance HDS-7 Live
Lowrance HDS-9 LIVE
Lowrance HDS-12 LIVE

Lowrance HOOK2-9

Garmin  эхолоты и картплоттеры

Humminbird эхолоты и картплоттеры

Lowrance эхолоты и картплоттеры

Raymarine эхолоты и картплоттеры

Si-Tex эхолоты и картплоттеры

Производитель: RAM
